Description

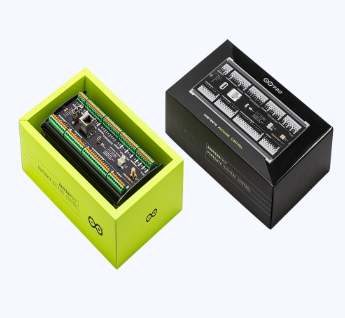

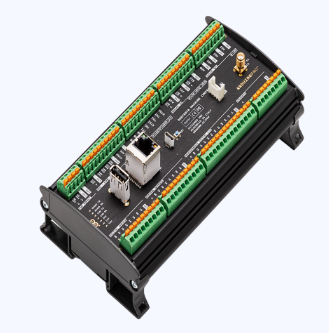

CAJA ABIERTA
Características Generales
- Microcontrolador: STM32H747XI Dual Cortex® (M7 480 MHz + M4 240 MHz)
- Memoria: 2 MB Flash, 1 MB RAM, 8 MB SDRAM, 16 MB QSPI Flash
- Alimentación: 24V DC ±20%
- Temperatura Operación: -40°C a 85°C
- Protección: Reverse polarity, ESD en todas las entradas/salidas
- Elemento Seguridad: NXP SE0502 secure element
- MTBF: 513,550 horas (58 años a 25°C)
Entradas y Salidas
- Entradas Digitales: 8 canales (0-24V DC)
- Salidas Digitales: 8 canales high-side switches (0.6A nominal, hasta 0.9A)
- I/O Programables: 12 canales digitales programables
- Entradas Analógicas: 3 canales (0-10V, 4-20mA, NTC con REF3330AIRSER 3V)
- Salidas Analógicas: 4 canales (0-10V DC, 20mA max por canal)
- Canales Temperatura: 3 canales (Termopares K/J, PT100)
- Encoders: 2 canales ABZ (0-24V DC)
Comunicaciones
- CAN: TJA1049T/3J (12V/24V DC), 5 Mbps, terminación 60Ω
- RS-232/RS-422/RS-485: SP335ECR1-L, 20 Mbps RS-485, 1 Mbps RS-232
- Ethernet: 10/100 con transformador onboard
- USB: Full-speed USB-A, Half-speed micro-USB Type B
- I2C: Grove connector con pull-ups 10kΩ
- Wireless: WiFi®/Bluetooth® Low Energy con conector SMA 50Ω
- RTC: PCF8563T/F4 con supercapacitor 100mF (48+ horas retención)
Especificaciones Eléctricas
- Voltaje Entrada: 24V DC ±20%
- Voltaje Máximo Absoluto: 35V
- Corriente Salida 24V: 500mA máximo por pin
- Corriente Salida Encoders: 2mA máximo
- Protección Corriente: Latch/Retry configurable
- Protección Kick-Back: Diodo Schottky PMEG6020ER 60V, 2A
- Fusibles: PTC resettable 500mA en salidas 24V

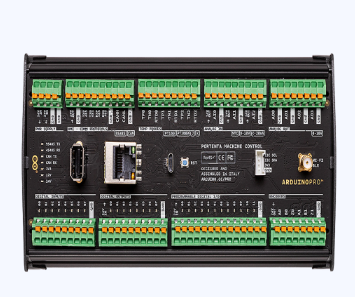

Conectores
- J4: Power Supply (24V IN, GND)
- J5: HMI – Communication Protocols
- J7: Temperature Probes
- J9: Analog Input
- J11: Analog Output
- J3: Digital Inputs
- J6: Digital Outputs
- J8: Programmable Digital I/O
- J10: Encoders
- J15: USB A
- J16: USB Micro
- J17: Grove I2C
Temperatura
- Front-Ends: MAX31855KASA+T (termopares), MAX31865ATP+T (PT100)
- Termopares: K y J (non-grounded)
- RTD: PT100 (2 y 3 wires)
- Multiplexor: NX3L4053HR,115 y TMUX1511RSVR
- Configuración: Software configurable por canal
Dimensiones y Certificaciones
- Dimensiones: 170mm x 90mm x 50mm
- CE: RoHS 2 Directive 2011/65/EU, LVD Directive 2014/35/EU
- RoHS: Compliant con límites de sustancias peligrosas
- REACH: Compliant con Regulation (EC) 1907/2006
- Conflict Minerals: Sourced from conflict-free areas
- FCC: Part 15 compliant
